اتحاد المقاعد المسطحة الحديدية القابلة للتشكيل

يوفر اتحاد المقاعد الحديدية المسطحة القابلة للتشكيل اتصالا ملولبا آمنا يمكن فصله لصيانة الأنابيب دون تدوير أو قطع الأنابيب المتصلة.

تم تصنيعه من ASTM A197/A197M الحديد القابل للتشكيل إلى ASME B16.3، ويغطي النطاق من 1/8" إلى 8" (DN6–DN200). يمكن توفير تشطيبات سوداء ومجلفنة ومتطلبات خيوط مختلفة حسب السوق المستهدف ومواصفات الأنابيب.

مقارنة بالوصلة المستقيمة الدائمة، فإن هيكل الاتحاد القابل للفصل مفيد بشكل خاص حول الصمامات، والعدادات، والمضخات، ووصلات المعدات، وأقسام الأنابيب التي تتطلب فحصا دوريا أو استبدالا.

بالنسبة لتجار الجملة والموزعين والمقاولين وعملاء المصنعين الأصليين، يمكن دمج نقابات المقاعد المسطحة ضمن مجموعتنا الكاملة منوصلات أنابيب الحديد القابلة للتشكيلللشراء بالجملة.

• نطاق الحجم: 1/8"–8" / DN6–DN200
• المادة: ASTM A197/A197M حديد قابل للتشكيل
• معيار التصميم: ASME B16.3
• النوع: اتحاد مسطح للولب
• خيارات الاتصال: أنثى/أنثى أو ذكر/أنثى حسب مواصفات المنتج
• خيارات الخيوط: NPT / BSP حسب متطلبات الترتيب
• خيارات التشطيب: أسود / مجلفن
• درجة حرارة الخدمة: -29°م إلى 175°م
• أقصى ضغط عمل: حتى 2.1 ميغاباسكال
• نوع الطلب: الجملة، الموزع، المشاريع وطلبات المصنعين الأصليين

المواصفات الفنية

للحصول على عرض سعر دقيق، يرجى تقديم حجم الاتحاد، نوع الاتصال، الخيط المطلوب، السطح النهائي والكمية لكل وحدة تخزين (SKU).

ما هو استخدام اتحاد المقاعد المسطحة؟

يخلق الاقتران الملولب اتصالا مستقيما بسيطا بين أنبوبين. ومع ذلك، قد يتطلب فصل هذا الوصلة تدوير أحد الأنابيب.

يحل اتحاد المقاعد المسطحة الحديدية القابلة للتشكيل هذه المشكلة من خلال هيكل متعدد الأجزاء قابل للفصل.

عن طريق فك صامولة الاتحاد، يمكن فصل قسمين متصلين من خط الأنابيب دون تدوير مسار الأنبوب بالكامل.

وهذا يجعل نقابات المقاعد المسطحة مفيدة بشكل خاص بالقرب من:

• الصمامات
• عدادات المياه
• المضخات
• الفلاتر
• الجهات التنظيمية
• معدات التدفئة
• المعدات الميكانيكية
• أقسام فحص خطوط الأنابيب

بالنسبة للتركيبات التي من المتوقع أن تتطلب صيانة مستقبلية، يمكن لهذا التصميم القابل للفصل أن يبسط الصيانة بشكل كبير.

اتحاد المقعد المسطح مقابل الاقتران الملولب

كلا المنتجين يوفران وصلات ملولبة مستقيمة، لكنهما يلبيان متطلبات تركيب مختلفة.

للوصلات المستقيمة الدائمة البسيطة،الاقتران الحديدي الملولب القابل للتشكيلعادة ما يكون كافيا.

عندما يتوقع الإزالة أو الصيانة المنتظمة، يوفر التوحد الملولب مرونة أكبر في التركيب.

خيارات الاتحاد بين الإناث/الإناث والذكر/الإناث

يجب أن يكون تكوين الاتصال المطلوب مذكورا بوضوح في مواصفات الشراء.

اتحاد المقاعد المسطحة بين النساء × النساء

اتحاد الأنثى الملولب يحتوي على وصلات داخلية ملولبة على كلا الجانبين ويربط أنبوبين أو وصلات ذكورية متوافقة.

يستخدم عادة للوصلات القابلة للفصل في أنظمة السباكة والأنابيب الميكانيكية والصناعية.

اتحاد المقاعد المسطحة بين الرجال × النساء

اتحاد خيوط أنثى ذكر يجمع بين وصلة خيوط ذكرية واحدة واتصال أنثوي مخطط.

يمكن لهذا التكوين تبسيط بعض تخطيطات الأنابيب من خلال السماح بالاتصال المباشر بتركيبة أنثوية أو صمام أو مكون دون إضافة حلمة أخرى.

بالنسبة للطلبات الكبيرة، اذكر بوضوحأنثى/أنثى أو ذكر/أنثىلكل وحدة تخزين لتجنب أخطاء نوع الاتصال.

المقعد المسطح مقابل اتحاد المقاعد المخروطة

عادة ما تميز كتالوجات تركيب الحديد القابل للتشكيل الدولية بين المقعد المسطح واتحاد المقاعد المخروطي/المدبب.

Aاتحاد المقاعد المسطحةيستخدم واجهة التزاوج المسطحة، بينمااتحاد المقاعد التدريجييستخدم هندسة مقاعد معدنية مدببة.

يجب اختيار التصميم الصحيح وفقا للمعيار المطلوب، وترتيب الختم، ووسط التشغيل، ومواصفات المشروع.

لذا يجب على المشترين التأكيد:

• نوع المقعد
• تكوين الاتصال
• معيار الخيط
• الحجم الاسمي
• ضغط التشغيل
• درجة حرارة التشغيل
• متطلبات الإغلاق

لا تستبدل تصميما اتحاديا بآخر فقط لأن حجم الأنبوب الاسمي متساو.

خيارات خيوط NPT وBSP

معيار الخيوط هو جزء مهم من المشتريات النقابية الدولية.

معاهدة عدم انتشار الأسلحة النوويةتستخدم الوصلات الملولبة على نطاق واسع في أمريكا الشمالية، بينماBSP/BSPTالاتصالات شائعة في أوروبا وآسيا والشرق الأوسط وأفريقيا والعديد من الأسواق الأخرى.

نظرا لأن NPT و BSP يستخدمان هندسة خيوط مختلفة، فلا ينبغي التعامل معهما كأنهما قابلان للتبادل.

بالنسبة للموزعين الذين يخدمون عدة أسواق، يمكن إدارة أنواع خيوط مختلفة من خلال موارد منفصلة:

• وحدات SKUs
• علامات المنتجات
• ملصقات الكرتون
• الرموز الشريطية
• تكوينات التغليف

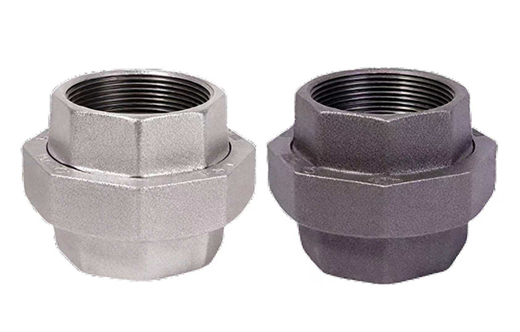

اتحادات المقاعد المسطحة السوداء والمجلفنة

اتحاد الحديد البلاك القابل للتشكيل

عادة ما يتم تحديد الاتحادات السوداء لأنظمة الأنابيب المتوافقة مع الغاز والهواء المضغوط والبخار وأنظمة الأنابيب الصناعية العامة التي لا تتطلب طلاء مجلفن.

اتحاد الحديد القابل للتشكيل المجلفن

تستخدم الاتحادات المجلفنة سطحا واقيا يعتمد على الزنك لتحسين مقاومة التآكل في بيئات مناسبة من المياه، والأنشطة الخارجية، والرطبة، وبيئات خدمة البناء.

بالنسبة للطلبات المجلفنة بالجملة، يتم فحص حالة الخيط مع جودة السطح لأن الطلاء الزائد حول المناطق الملولبة يمكن أن يؤثر على التجميع.

مصممة للشراء بالجملة

يتم توفير نقابات المقاعد الحديدية المسطحة القابلة للتشكيل لدينا لتجار الجملة، وشركات المشاريع، وبرامج الشراء التجارية بدلا من الطلبات الصغيرة للبيع بالتجزئة.

العملاء النموذجيون يشملون:

• تجار الجملة لتركيب الأنابيب
• موزعي السباكة
• مستوردو مواد البناء
• مزودي الحماية من الحرائق
• موزعي معدات الغاز
• تجار الجملة التهوية وتكييف الهواء
• شركات التوريد الصناعية
• مقاولو EPC وMEP
• العلامات التجارية الأصلية والعلامات التجارية الخاصة

قد يتضمن طلب موزع نموذجي عدة أحجام اتحادية معتيشات ملولبة من الحديد القابل للتشكيل، المرفقين، وصلات الحلمات.

يساعد الشراء الموحد في تبسيط إدارة الموردين، والفحص، والتغليف، والشحن الدولي.

مراقبة الجودة لاتصالات اتحادية موثوقة

الاتحاد يحتوي على عدة مكونات تزاوج، لذا فإن الاتساق البعدي مهم بشكل خاص.

تركز مراقبة الجودة لدينا على المجالات التي تؤثر على أداء التجميع والختم.

صب الحديد القابل للتشكيل

يتم التحكم في ظروف المادة والصب لتقليل التشققات والمسامية والعيوب الأخرى التي قد تؤثر على القوة الميكانيكية أو سلامة الضغط.

خيوط دقيقة

يتم فحص أبعاد الخيط ومحاذاته لتقليل التداخل المتقاطع، وصعوبة التركيب، وعدم كفاية التفاعل، وعدم محاذاة الأنابيب.

ملاءمة الاتحاد والهندسة

يجب أن تتناسب مكونات الاتحاد معا بشكل متسق.

لذلك يتم التحكم في الأبعاد الحرجة وأسطح التزاوج لدعم التجميع الصحيح عبر دفعات الإنتاج.

فحص الضغط

تخضع وصلات الأنابيب النهائية لفحص مرتبط بالضغط لتحديد التسرب والعيوب التي تمر عبر الجدران قبل الشحن.

فحص السطح

يتم فحص الأسطح السوداء والمجلفنة قبل التعبئة للحفاظ على مظهر متسق وحماية من التآكل.

توريد المصنعين الأصليين والعلامات التجارية الخاصة

بالنسبة للموزعين المعروفين والعلامات التجارية للتركيب، ندعم متطلبات التخصيص التجاري مثل:

• وضع العلامات على المنتجات
• بناء العلامة التجارية للعملاء
• تصميم الكرتون
• ملصقات الباركود وSKU
• تغليف حسب الحجم
• التمييز بين NPT وBSP
• تشطيب أسود أو مجلفن
• الطلبات ذات الحجم المختلط
• شحنات التركيب المجمعة

إذا كانت مجموعة منتجاتك تتطلب أيضا وصلات اتجاهية قابلة للفصل،مرفق الاتحاد الحديدي المسطح القابل للتشكيليمكن أن تكون ضمن نفس برنامج الشراء.

التطبيقات النموذجية

عادة ما يتم تركيب اتحادات المقاعد المسطحة الحديدية القابلة للتشكيل حيث قد يحتاج خط الأنابيب الملولب إلى فصل للصيانة.

أنظمة المياه
يستخدم حول الصمامات والعدادات والمعدات حيث قد تتطلب الخدمة المستقبلية تفكيك خطوط الأنابيب.

أنابيب الغاز
مناسب لأنظمة الغاز الملولب المتوافقة وفقا لمتطلبات المشروع والمعايير المحلية.

أنظمة التكييف والتهوية وتكييف الهواء
يستخدم في التدفئة والمعدات الميكانيكية التي قد تحتاج إلى استبدال أو صيانة.

الحماية من الحرائق
يمكن دمج الوصلات الملولبة في أنابيب الحماية من الحرائق المتوافقة وفقا لتصميم النظام المعتمد.

الهواء المضغوط
يستخدم حول المرشحات والمنظمات ووصلات المعدات في أنظمة الهواء المضغوط في الورش والصناعية.

الأنابيب الصناعية
مناسبة للوصلات القابلة للفصل في أنابيب المرافق المتوافقة التي تحمل الهواء أو الزيت أو الماء أو البخار أو وسائط معتمدة أخرى.

لماذا تستعين بنقابات المقاعد المسطحة من HULU؟

تعمل HULU في صناعة المسبك منذ عام 1995 وتزود مجموعة واسعة من وصلات الأنابيب والصمامات ومنتجات خطوط الأنابيب.

بالنسبة للمشترين بالجملة، يركز نظام التوريد لدينا على:

• تغطية المقاس الواسع
• جودة صب الحديد القابل للتشكيل المسيطر عليها
• الوصلات الدقيقة ذات الخيوط
• الخيارات السوداء والمجلفنة
• أنواع تركيب متعددة من مصدر واحد
• العلامات والتغليف الأصلي
• فحص جودة المصنع
• الموزع المتكرر وتوريد المشاريع

يمكن للعملاء أيضا دمج النقابات معالحلمات الحديدية الملولبة القابلة للتشكيلوتركيبات أخرى لبناء مجموعة منتجات تجارية كاملة.

الأسئلة الشائعة

ما هو اتحاد المقاعد الحديدية المسطحة القابلة للمرونة؟

إنه وصلة أنابيب ملولبة قابلة للفصل تستخدم لربط قسمين من خط الأنابيب. يسمح صامولة الاتحاد بفصل الوصلة دون تدوير كامل مسار الأنبوب.

ما هي الميزة الرئيسية لاتحاد الأنابيب مقارنة بالووصلة؟

الربط يهدف بشكل أساسي إلى خلق اتصال مستقيم. تم تصميم الوصلة للسماح بتفكيك أسهل، مما يجعله أكثر ملاءمة بالقرب من الصمامات، والعدادات، والمضخات والمعدات التي تحتاج إلى صيانة.

ما هي الأحجام المتوفرة؟

يشمل نطاق المنتجات الحالي تقريبا من 1/8" إلى 8"، يتوافق مع DN6–DN200. يجب تأكيد توفر التكوين المحدد بقائمة الأحجام المطلوبة.

هل تتوفر اتحادات بين الإناث/الإناث والذكور/الإناث؟

يمكن توفير تكوينات خيوط مختلفة حسب متطلبات المنتج والشراء. حدد F/F أو M/F لكل وحدة SKU مطلوبة عند طلب عرض سعر.

هل يمكنك توفير نقابات ملولجة لNPT وBSP؟

نعم. يمكن تنسيق متطلبات الخيوط في NPT وBSP وفقا لمواصفات السوق المستهدفة والمشروع.

هل تتوفر نقابات سوداء واتحادات مكثفة؟

نعم. تتوفر خيارات تركيب الحديد القابل للتشكيل السوداء والمجلفنة لبيئات الأنابيب المختلفة.

هل يمكنني دمج عدة أحجام اتحادية في طلب واحد؟

نعم. يمكن أن تحتوي الطلبات الجملة على أحجام اتحادية متعددة ويمكن دمجها مع المرفقين، والقنات، والوصلات، وغيرها من التركيبات الحديدية القابلة للتغيير.

هل تدعم تغليف OEM؟

نعم. يمكن مناقشة علامات المنتج، والملصقات، ووحدات SKU للعملاء، والصناديق الجاهزة، وغيرها من متطلبات التغليف ذات الملصق الخاص للطلبات التجارية.

اطلب عرض سعر بالجملة لاتحادات المقاعد المسطحة الحديدية القابلة للتشكيل

هل تبحث عن اتحادات مقاعد حديدية قابلة للمرونة للتوزيع بالجملة، أو العلامة التجارية للتصنيع الأصلي، أو شراء المشاريع؟

أرسل لنا الأحجام المطلوبة، وتكوين F/F أو M/F، ومتطلبات NPT/BSP، والتشطيب الأسود أو المجلفن والكمية لكل SKU.

هولويمكن توفير اتحادات المقاعد المسطحة بشكل فردي أو دمجها مع المرفقين، والتيشيرات، والوصلات، والحلمات، وغيرها من التركيبات الحديدية القابلة للتشكيل لبرامج الشراء بالجملة والمتكررة.
