I. تعريف النواة والأساس المادي

تشير أنابيب الفولاذ إلى أنابيب مجوفة طويلة الشكل على شكل شريط مصنوعة من الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ، وغيرها من المواد الفولاذية من خلال عمليات الدرفلة واللحام والتشكيل. وظيفتها الأساسية هي نقل السوائل (ماء، نفط، غاز، إلخ) أو العمل كدعم هيكلي. وهي مواد بناء أساسية في المجالات الصناعية والبلدية والبنائية. يجب أن تلبي موادهم ثلاثة متطلبات أساسية: القوة، مقاومة التآكل، ومقاومة الضغط. تشمل المواد السائدة:

الفولاذ الكربوني: Q235B (تطبيقات الضغط المنخفض، مثل إمدادات المياه المدنية والصرف)، Q355B (تطبيقات الضغط المتوسط مثل أنابيب التدفئة والتهوية)، L245/L360 (مخصصة لنقل النفط والغاز، وفقا لمعيار GB/T 9711)؛

الفولاذ المقاوم للصدأ: 304/316 (تطبيقات مقاومة للتآكل، مثل المحاليل الكيميائية ونقل مياه البحر);

سبائك الفولاذ: سبيكة الفولاذ Cr-Mo (تطبيقات عالية الحرارة والضغط العالي، مثل أنابيب البخار في محطات الطاقة). يجب أن يأخذ اختيار المواد في الاعتبار خصائص الوسط (درجة الحرارة، الضغط، التآكل) وبيئة التشغيل. على سبيل المثال، تفضل أنابيب الفولاذ المقاوم للصدأ في صناعة الكيماويات، بينما تفضل أنابيب الفولاذ الكربوني المجلفن لإمدادات المياه البلدية.

II. التصنيف الأساسي (بناء على عملية التصنيع، مع تغطية الأنواع الرئيسية التي تهمك)

استنادا إلى الاختلافات في عمليات التشكيل واللحام، يمكن تقسيم أنابيب الفولاذ إلى فئتين رئيسيتين: أنابيب الفولاذ غير الملموسة وأنابيب الفولاذ الملحومة. يتم تقسيم كل فئة إلى أنواع فرعية مختلفة لتناسب سيناريوهات التطبيق المختلفة:

1. أنابيب فولاذية بدون دلس

عملية النواة: تصنع من خلال "ثقب قطعة فولاذية صلبة → سحب ساخن/بارد"، مما يؤدي إلى عدم وجود لحامات للحام، وتجنب خطر تسرب اللحام، ويوفر مقاومة ضغط ممتازة.

الأنواع الفرعية الرئيسية:

أنابيب فولاذية مجلفنة بدون إحكام: تعتمد على أنابيب الفولاذ السلس، وتضاف معالجة الجلفنة الساخنة/الجلفنة الكهربائية (سمك طبقة الزنك ≥85 ميكرومتر)، مما يحسن مقاومة التآكل بمقدار 3-5 مرات. مناسبة للبيئات الخارجية والرطبة (مثل خطوط أنابيب مكافحة الحرائق، وأنابيب إمداد المياه الخارجية)، وتتوافق مع معيار GB/T 3091، بنطاق قطر DN15-DN200 وضغط عمل ≤2.5 ميجاباكال).

أنابيب فولاذية عادية بدون تآكل: بدون طلاء مضاد للتآكل، مناسب للتطبيقات الجافة وغير المسببة للتآكل في الضغط المتوسط والعالي (مثل خطوط الأنابيب الهيدروليكية الصناعية، وأنابيب البخار)، بقطر... DN6-DN630، سمك الجدار 2-60 مم، قوة شد ≥410 ميغاباسكال.

مزايا النواة: لا توجد عيوب في اللحام، مقاومة ضغط عالية، مقاومة للصدمات، مناسبة للسوائل عالية الضغط (مثل النفط، الغاز، البخار);

الإكسسوارات المتوافقة: تستخدم عادة مع وصلات أنثوية ملولبة وصمامات الضغط العالي؛ يجب إغلاق خيوط التوصيل بشريط PTFE.

2. أنابيب فولاذية ملحومة

تقنية النواة: باستخدام صفائح/شرائط فولاذية كمواد خام، يتم لف الأنابيب ثم لحامها معا. مقسمة حسب طريقة اللحام وعملية التشكيل، وهي أقل تكلفة من أنابيب الفولاذ السلس ومناسبة للتطبيقات ذات القطر الكبير.

الأنواع الفرعية الرئيسية:

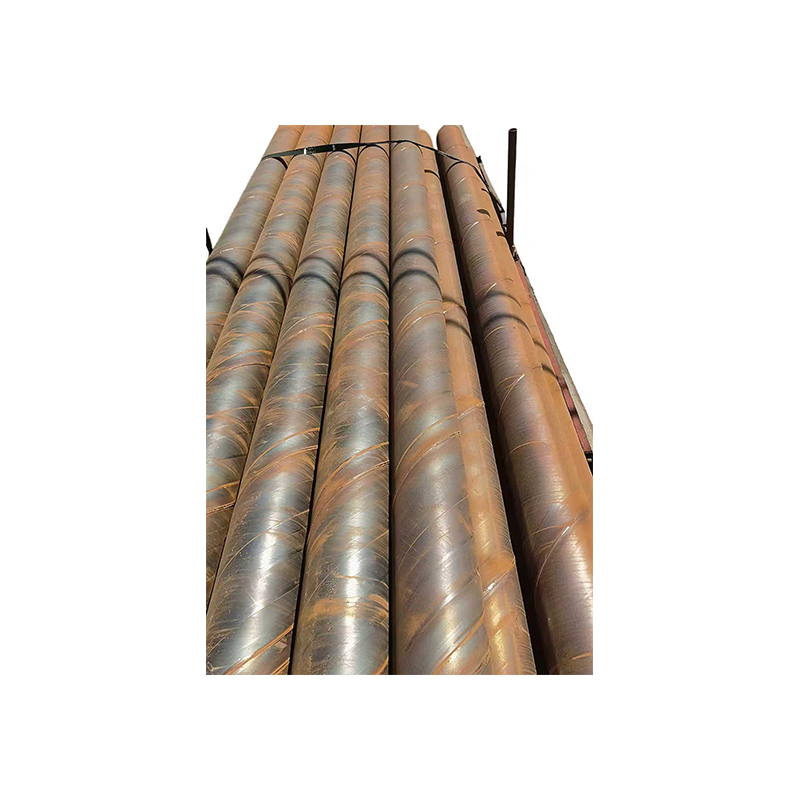

أنبوب لولبي مزدوج الجوانب مغمور بالقوس الملحوم: لحام قوسي مغلق مزدوج الوجه على الجدران الداخلية والخارجية (لحام مستمر، مقاومة قوية للشقوق)، نطاق قطر DN200-DN3200 (مزايا كبيرة للأقطار الكبيرة)، سمك الجدار 3.5-25.5 مم، وفقا لمعايير GB/T 9711، SY/T 5037، مناسب لنقل المياه والنفط/الغاز لمسافات طويلة (مثل خطوط أنابيب الخطوط البلدية)، ضغط العمل ≤4.0 ميغاباسكال؛
أنبوب فولاذي ملحوم مستقيم: لوح فولاذي مدرول وشكل بشكل مستقيم + لحام درزة مستقيمة (لحام عالي التردد/لحام قوسي مغمور)، القطر... DN15-DN1600، سمك الجدار 1.2-12 مم، مناسب للسيناريوهات منخفضة الضغط (مثل إمدادات المياه الداخلية والصرف، وأنابيب الغاز)، ووفقا لمعيار GB/T 3091؛ أنابيب الفولاذ المجلفن الملحومة: معالجة مجلفنة على أساس أنابيب ملحومة بخط مستقيم، مناسبة لسيناريوهات الحماية من التآكل منخفض الضغط (مثل أنابيب الغاز المدني، وأنابيب الإطفاء الداخلية)، قطرها DN15-DN100.

المزايا الأساسية: إنتاج مرن وذو قطر كبير، منخفض التكلفة، مناسب للنقل لمسافات طويلة وعالي التدفق؛

ملحقات متطابقة: غالبا ما تتصل أنابيب الفولاذ الحلزوني بحواف ووصلات أنابيب من الحديد الدل، بينما غالبا ما تتطابق الأنابيب الملحومة بالدرزة المستقيمة مع وصلات أنابيب فولاذية.

III. مؤشرات الأداء الأساسية ومعايير الجودة

1. مؤشرات الأداء الرئيسية

محمل الضغط: أنبوب فولاذي بدون دقة ≥2.5 ميجا باسكال (ضغط عالي)، أنبوب ملحوم حلزوني ≤4.0 ميجا باسكال (ضغط متوسط-عالي)، أنبوب ملحوم بخط مستقيم ≤1.6 ميجا باسكال (ضغط منخفض)؛

مقاومة التآكل: اختبار التصاق طلاء الزنك بأنابيب الفولاذ المجلفن ≥60 نيوتن/سم، اختبار رش ملح أنابيب الفولاذ المقاوم للصدأ ≥500 ساعة بدون صدأ؛

الخصائص الميكانيكية: قوة شد أنابيب الفولاذ الكربوني ≥375 ميجا باسكال، استطالة ≥20٪؛ قوة شد أنابيب الفولاذ المقاوم للصدأ ≥520 ميغاباسكال، استطالة ≥40٪؛

الختم: تتطلب لحامات أنابيب الفولاذ الملحومة اختبارا بالموجات فوق الصوتية بنسبة 100٪ + اختبار هيدروستاتيكي (ضغط 1.5 ضعف ضغط العمل، والضغط يثبت لمدة 30 دقيقة دون تسرب).

2. معايير التنفيذ الأساسية
المعايير الدولية: ISO 3183 (أنابيب فولاذية لنقل النفط والغاز)، ISO 2531 (أنابيب فولاذية لإمدادات المياه والصرف)؛
المعايير المحلية: GB/T 8162 (أنابيب فولاذية بدون مزاياج لأغراض الإنشاءات)، GB/T 3091 (أنابيب فولاذية ملحومة لنقل السوائل بالضغط المنخفض)، GB/T 9711 (أنابيب فولاذية لنقل النفط والغاز)، SY/T 5037 (أنابيب فولاذية لولبية مغمورة بالقوس لنقل السوائل منخفضة الضغط).
