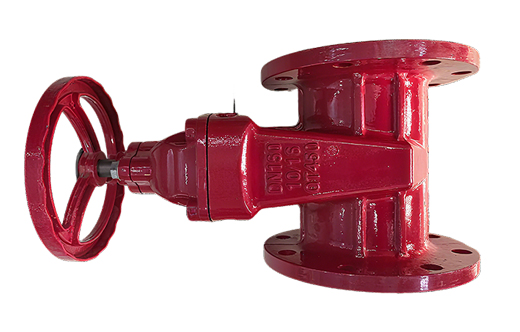

صمام بوابة مانع للتسرب ناعم ذو ساق غير مرتفعة

**المعيار البريطاني:**
- نطاق الحجم: 2 بوصة – 24 بوصة (DN50–DN600)
- معايير التصميم: BS5163-1، BS5163-2، EN 558-1
- معيار الاتصال: EN 1092-2
- ضغط العمل: PN10، PN16، PN25

**المعيار الأمريكي:**
- نطاق الحجم: 2 بوصة – 24 بوصة (DN50–DN600)
- معايير التصميم: AWWA C515، ASME B16.10
- معايير الاتصال: ASME B16.1 (CL125)، ASME B16.42 (CL150)
- ضغط العمل: 363PSI، 300PSI، 250PSI، 200PSI

**المعيار الألماني:**
- نطاق الحجم: 1½ بوصة – 24 بوصة (DN40–DN600)
- معايير التصميم: BS5163-1، BS5163-2، EN 558-1 (الأبعاد وجهاً لوجه، السلسلة 3)
- معايير الاتصال: BS EN 1092-2، BS 10 الجدول D/E
- ضغط العمل: PN10، PN16، PN25

** المعيار الوطني الصيني: **
- نطاق الحجم: DN50 – DN1000
- معايير التصميم: CJ/T 216، GB/T 12221، GB 5135.6
- معيار الاتصال: GB/T 17241.6
- ضغط العمل: PN10، PN16، PN25

**نطاق التطبيق:** الحماية من الحرائق ومرافق المياه.

استفسر الآن

واتساب

وصف المنتج

يُستخدم هذا الصمام بشكل أساسي لتوصيل وقطع الوسط في خطوط الأنابيب. يدور جذع الصمام، ويكون خيط النقل الخاص به داخل تجويف الجسم، مما يوفر مساحة التثبيت. البوابة بأكملها مغلفة بالمطاط. يتيح التشوه المرن للمطاط للصمام أن يتناسب بإحكام عند إغلاقه، مما يحقق أداء إغلاق ممتاز وبالتالي عدم التسرب. لا توجد أخاديد بوابة في تجويف الصمام، لذلك لا يتم الاحتفاظ بأي حطام، مما يؤدي إلى مقاومة منخفضة للغاية للسوائل وعمليات تبديل أخف.

تحدي العملاء

تتميز صمامات البوابة بعزم دوران مرتفع عند الفتح والإغلاق.

المسامير عرضة للصدأ.

الختم العلوي والشفة الوسطى لصمام البوابة عرضة للتسرب الخارجي.

بوابة صمام البوابة عرضة للتسرب الداخلي. التسرب.

وظيفة المنتج

وظيفة عزم دوران التشغيل المنخفض

وظيفة منع الصدأ

وظيفة مقاومة التسرب الخارجي

وظيفة مقاومة التسرب الداخلي

يمكن إغلاق الصمام بسهولة بعزم دوران يعادل 80% من القطر الاسمي، مما يؤدي إلى عدم التسرب تحت الضغط الاسمي.

يعتمد غطاء المحرك والغدة على تصميم غاطس محكم الغلق بالشمع، بدون مسامير مكشوفة، مما يحل مشكلة المزلاج تمامًا الصدأ.

يعتمد الختم العلوي تصميمًا ثلاثي الحلقات لضمان عدم تسرب الماء أثناء الحركة الديناميكية لساق الصمام؛ تتميز الحافة الوسطى بتصميم ذاتي الغلق، حيث تستخدم الحشية مبدأ الحلقة الدائرية. كلما زاد الضغط في حجرة الصمام، أصبح المطاط أكثر إحكامًا، مما أدى إلى إحكام الغلق بشكل أكثر موثوقية.

تعتمد البوابة قالب حقن مزدوج القالب المتقدم وعملية الفلكنة بدرجة حرارة عالية. لا يحتوي السطح المطاطي للبوابة على نقاط موضعية مكشوفة، مع تغطية كاملة بنسبة 100%، ومطاط موحد، وأبعاد ثابتة، وأداء إغلاق ممتاز.

ميزة القيمة

توفير الطاقة وحماية البيئة

تعتمد معالجة السطح على مسحوق راتنجات الإيبوكسي غير السام، والذي يتم رشه بواسطة خط رش بلاستيكي تلقائي لضمان سمك البلاستيك واستمراريته واتساقه. طلاء.
جودة مواد ممتازة

يتم صب جميع مصبوبات حديد الدكتايل بشكل مستقل باستخدام تقنية عقيدات تغذية الأسلاك الرائدة محليًا، مع معدل عقدي يزيد عن 90%، ومتطلبات الجودة تتجاوز المعايير الوطنية.
فقدان التدفق المنخفض

يؤدي تصميم الممر الكامل إلى انخفاض فقدان التدفق وتوفير الطاقة وتقليل الاستهلاك.
منخفض عزم الدوران

تحت ضغط العمل المقدر، لا يزيد عزم الدوران للفتح والإغلاق عن 80% من متطلبات المعايير الوطنية.
ختم موثوق به

يتم إنتاج البوابة من خلال عملية قولبة حقن وفلكنة متقدمة، بسماكة مطاطية موحدة، وعدم التعرض، وتغطية كاملة بنسبة 100%، وأبعاد مستقرة؛ يعتمد الختم العلوي تصميمًا مكونًا من ثلاث حلقات دائرية بالإضافة إلى حلقة واحدة مقاومة للغبار، مما يضمن أداء إغلاق موثوقًا به.
